Электромагнитные реле: виды и принцип действия

Электромагнитные реле занимают центральное место в современных электрических системах, выполняя важную функцию в управлении и защите различных устройств. Эти коммутационные механизмы делятся на реле для постоянного и переменного тока, что позволяет выбирать оптимальные решения в зависимости от конкретных условий эксплуатации. Реле постоянного тока, в свою очередь, могут быть нейтральными, которые реагируют на ток в обоих направлениях, и поляризованными, учитывающими полярность управляющего сигнала.

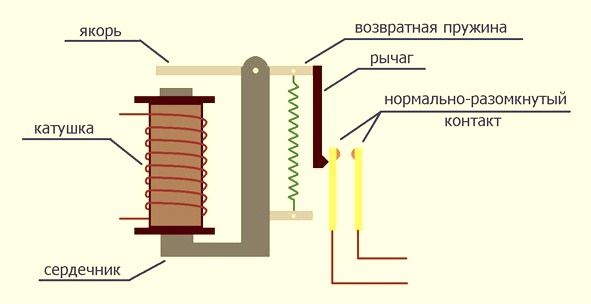

Принцип работы электромагнитных реле основан на создании магнитного поля, которое возникает в процессе прохождения тока через катушку. При подаче напряжения на обмотку, магнитное поле воздействует на подвижный якорь, который либо замыкает, либо размыкает контакты. Это дает возможность реле выполнять функцию коммутатора как тока, так и напряжения в электроцепи, что делает их незаменимыми в автоматизированных системах.

Корпус реле состоит из прочного основания и защитной крышки, которые предохраняют внутренние компоненты от внешних воздействий. Некоторые модели могут оснащаться дополнительными электронными элементами, такими как резисторы и конденсаторы, что обеспечивает более стабильную работу и снижает вероятность искрения. Кроме того, управляемая цепь изолирована от управляющей, что позволяет управлять токами, значительно превышающими управляющие.

Электромагнитные реле незаменимы в автоматизированных системах, где критично важны надежность и точность. Они эффективно отслеживают параметры напряжения и тока, тем самым защищая оборудование от перегрузок и фиксируя отклонения от заданных параметров. Таким образом, электромагнитные реле обеспечивают стабильную работу современных электрических установок и способствуют их долговечности, что делает их важным компонентом в области электроники и автоматизации.

Характеристики конструкции электромагнитных реле

Это сложные устройства, функционирование которых основано на взаимодействии нескольких компонентов.

1. Основание. Это часть, обеспечивающая устойчивую установку и защиту всех внутренних элементов. Обычно оно изготавливается из немагнитного металлического сплава.
2. Катушка. Она состоит из медной проволоки, намотанной на основании. Изоляция может быть выполнена как из тканевых, так и из синтетических материалов, а также с применением специальных диэлектрических лаков.
3. Сердечник. Это металлический элемент, связанный с толкателем. При подаче электрического тока на катушку создается магнитное поле, которое втягивает сердечник и инициирует движение контактов.
4. Контакты реле. В зависимости от типа устройства они могут быть открытыми или закрытыми. Некоторые модели используют комбинации различных типов контактов для обеспечения функциональности.

Виды электромагнитных реле

Их можно классифицировать по различным критериям, что позволяет выделить множество их типов.

По методу управления контактами все электромагнитные реле являются якорными. Это значит, что замыкание или размыкание контактов происходит за счет перемещения якоря, который изменяет свое положение под воздействием магнитного поля.

По скорости реакции:

• Регулируемые. Эти устройства позволяют настраивать скорость реакции в зависимости от потребностей конкретного прибора.
• Замедленные. Имеют время реакции около 0,05 секунды, что подходит для менее требовательных приложений.
• Быстродействующие. Обеспечивают реакцию за одну миллисекунду, что делает их идеальными для систем, требующих высокой скорости.
• Безынерционные. Эти реле действуют менее чем за одну миллисекунду, что является их главной отличительной характеристикой.

По мощности:

• Высокой мощности. Реле этой категории имеют мощность, превышающую 10 Ватт, что делает их пригодными для управления высоконагруженными электрическими цепями.
• Средней мощности. Она колеблется от 1 до 10 Ватт, что позволяет использовать реле в различных приложениях.
• Низкой мощности. Эти устройства имеют характеристики в долях Ватта и предназначены для использования в легковесных и маломощных системах.

Каждый из типов электромагнитных реле играет важную роль в надежном управлении электрическими цепями, что делает их незаменимыми в различных сферах электроники и автоматизации. Благодаря разнообразию их характеристик, можно подобрать оптимальный вариант для решения конкретных задач и повышения эффективности работы оборудования.

Преимущества электромагнитного реле

Основной плюс таких реле заключается в способности коммутации нагрузок мощностью до 4 кВт при объеме менее 10 см³, что делает их эффективными.

Кроме того, реле обладают высокой устойчивостью к импульсным перенапряжениям, что особенно важно при эксплуатации высоковольтной техники. Исключительная электрическая изоляция между управляющей цепью и контактной группой — еще одно преимущество, обеспечивающее безопасность работы реле. Например, стандартная изоляция до 5 кВ ставит электромагнитные реле на шаг впереди полупроводниковых аналогов.

Наконец, низкая цена делает такие устройства привлекательными для широкого применения в различных областях электроники и автоматизации.
